Atmega8 ile tek kutuplu Adım motorların sürülmesi

Giriş
Elektronik sistemler ile fiziksel dünya haraket biçiminde etkileşime girmesi gerektiği zaman motor dediğimiz elektrik enerjisini hareket enerjisine çeviren aletlere ihtiyaç vardır. Hele ki hareketi kesin olarak kontrol etmesi gerektiğinde, geri beslemeli sistemler haricinde kullanılacak tek alet adım motorlar kalmaktadır.

Bu projede Atmega 8 ile tek kutuplu Adım motorların sürülmesi konusu anlatılacaktır.
Tek kutuplu adım motorlar

Şekil-1 :Adım motorlar.Üst iki kenar ve ortadaki büyük motorlar kağıt sürücü için kullanılırken, üst ortadakiler ise yazıcı kafa park için kullanılırlar. Alt kenardakiler boyut açısından fikir sahibi olunması için eklenmiştir.
Günümüzde adım motorlar bilgisayar dahil (Fan, sabit diskler, CD sürücüleri, DVD sürücüleri, hatta yazıcılar gibi) birçok alanda rahatlıkla kullanım alanı bulmuştur. Elektronik sistemlerin gelişmesi sayesinde özellikle konum bilgisi konusunda geri besleme gerekmemesi açısından adım motorlar oldukça kullanışlıdır.

Şekil-2 :Piyasada temin edilebilen bir adım motor örneği (bu projedeki devre ile çalışabilmektedir.
Aslında doğrudan projede anlatılacak olan adım motor HP (firmasının kendi ticari markasıdır) mürekkep püskürtmeli yazıcıların 600 serisi olarak tanımlanan yazıcılarda kağıt sürme ve bazılarında kafa park için kullanılan motorlar kullanılarak proje gerçekleştirilmiştir. Aynı tipte olan herhangi bir adım motorda kullanılabilir. Hatta piyasada satılan 6 veya 8 kablo olarak tanımlanan adım motorlarda rahatlıkla kullanılabilmektedir. Yeterki bağlantıları doğru yapılsın.

Şekil-3 :Yazıcıdan sökülmüş adım motorun üzerindeki etiket.
Öncelikle adım motorunun 5 adet bağlantı ucu var. Bobin olarak düşünüldüğünde motor içinde 4 tane bobin var. Bu bobinlerin bir uçları 4 motor bağlantı ucunu oluşturuyor. Bobinlerin diğer uçları birleştirilerek motorun beşinci ucunu oluşturuyor.

Motor özellik olarak aslında ilginçtir rotoru sürekli mıknatıstır. Yani adım motorlarda hareket eden sürekli mıknatıstır. Bobinler ise stator konumunda sabittir. Burada hareketi sağlayan bobinler üzerindeki akımın zamana bağlı olarak belirli bir düzen içinde birbiri ardına takip ederek değişmesidir.

Şekil-4 :Açılmış bir adım motor parçaları.

Şekil-5 :Aslında mıknatıslı elektrik motorlarının çalışma yöntemi temelde mıknatıs kutuplarının birbirine göre davranışı üzerine kurulmuştur. Yani ters kutuplar birbirlerini çeker(a), aynı kutuplar birbirini iter (b ve c).
En azından mıknatıslardan aynı kutupların birbirini ittiğini ve zıt kutupların birbirini çektiğini biliyoruz. Motorun rotoru üzerinde birbirin takip eden düzende mıknatıslar. Aynı şekilde statoru üzerinde her biri birbirine göre biraz farklı düzende yerleştirilmiş 4 elektromıknatıs var.(bobinler) Bir elektromıknatısın yerleşimi rotor üzerindeki mıknatısların yerleşim düzeniyle aynı şekilde yapılmış. Bu nedenle bir elektromıknatıs etkinleştirildiğinde rotoru belirli bir konumda kalmaya zorluyor. (Aslında bu aynı zamanda motorun belirli bir konumda kilitlenmesine olanak tanır) Böylece 4 bobin (uygun sırada) birbiri ardına etkinleştirildiğinde rotor dönme hareketini oluşturuyor.

Şekil-6 :Adım motor ve sürme sisteminin prensip şeması.

Şekil-7 :Adım motor ve sürme sisteminin hareketi oluşturması. Kırmızı ile işaretli yollar, anahtar ve bobin aktifleştirilmiş olduğunu gösterir. Şekillerde mavi oklar ilk konumu, kırmızı oklar aktifleştirme sonraki konumu, yekil ok ise hareketi göstermektedir. Bobin aktifleştirmesi başa döndüğünde hareket kaldığı yerden devam eder

Buradaki proje aslında temel şeması ve prensipleri verilmiş bir olayın işlemci ile gerçekleştirilmesinden ibarettir. Biraz abartı olabilir çok fazla şey beklenmezse, sistem 4017 ve birkaç sürücü transistör ile bile gerçekleştirilebilir.

Motorun ortak ucu işlemciden daha yüksek bir +V gerilimle beslenir.(bu projede 9V). Her bir bobin kontrol ucunu onu etkinleştirmek için toprağa çekilmesi yeterlidir. Toprağa çekme işlemi basit bir anahtarlama hareketidir ki bu bir uygun güçlü trasistör ile yaplıması mümkündür.

Şekil-8 :Sökülmüş adım motordaki stator bobinleri
İşlemci anahtarlama için kullanılan sürücü transistörleri kontrol ettiğinde işlemcinin programı ve gelen motor hız kontrol ucuna göre motor kontrollu bir şekilde dönme hareketini oluşturacaktır.

Not: Burada anlatılandan farklı yapıda ve çalışma şeklinde olan adım motorları adı altında toplanmış motorlarda vardır.
Devre
Projede motor tek yönde dönecek şekilde yazılımı hazırlanmıştır.

Devre basitçe 2 giriş ucu var. Birisi izin ucu ki bu motorun dönme hareketi yapması için gereken izni verir (lojik1 seviyesinde). İkinci uç ise saat ucu denilebilen motorun dönme hızını belirleyen uçtur. Yani bu ucu bir sinyal geldiğinde motor bir adım açısı kadar döner.

Not: Adım motorlarda adım açısı motora özel bir paremetredir. Basitçe birbirini takip eden iki bobin etkinleştirilmesinde motorun yapabildiği konum değişikliğidir. Ne kadar küçükse motorun konumlama hassasiyeti o kadar yüksek olduğu anlamını taşır. (rotor ve stator üzerindeki mıknatısların dizilme sıklığı denebilir.)

Devre için kontrol izni ucu lojik1 seviyesinde olduğunda sistem çalışır. (kablonun boşta kalma durumu) İkinci şart ise motor hız tetikleme saati. Burada motorun her dönme adımı için bir saat darbesi gelmesini bekler. Böylece motorun dönme hızı saatin sinyali hızı ile orantılı olacaktır. Burada motor bir sistem üzerinde kullanılmadığından motoru sürmek için gereken saat sinyali bir sinyal jeneratöründen sağlanmıştır.

Not:Bu motoru sürmek için kullanılan sürme saat sinyalinde bir sınırlama olduğunu belirtmek gerekiyor. Bu bobinlerin tepki süresi ile ilgili bir konu. Daha yüksek hızlarda sürmek için bazı özel sürme tekniklerini kullanmak gerekiyor.

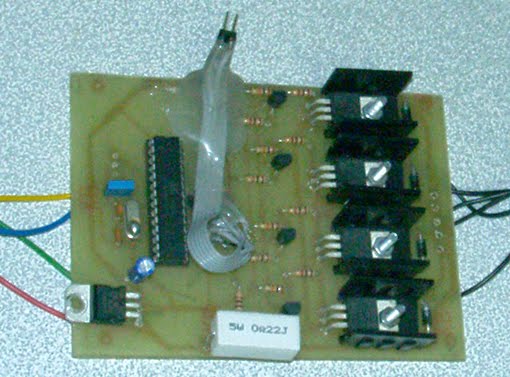

Şekil-9 :İşlemci kartı

Şekil-10 :Adım motor. Minebea Electronics Co.Ltd. firmasına ait PM55L-048-HP69
Şema
Devredeki her şey M1 olarak tanımlanan adım motoru sürmek için kullanılmaktadır.Minimum 5 telli olarak tanımlanan bağlantı bulunan motorlarda kullanılabildiği gibi 6 ve 8 telli motorlarda bağlantılar düzenlenerek kullanılabilmektedir.

Sistemin kalbini IC1 Atmega8 işlemcisi oluşturuyor. Bu işlemci için gereken saat sinyallerini XT1 (3,6864 MHz) ,C1,C2 (27pF) oluşturuyor. Bir motor bobini sürücüsü R1 (1K), R2 (10K),R3(1K),R4 (10K), Q1 (TIP122),Q2 (BC327) ve D1(1N4007) grubu ile tanımlanmaktadır. Aynı şekilde 4 grup ile 4 bobin sürücü grubu olduğu görülmektedir. R1,(R5,R9,R13) (1K) ile akım sınırlama direnci ile işlemci üzerinden Q2,(Q4,Q6,Q8) (BC327) transistorlerini sürer. R2,(R6,R10,R14)10K direnci bağlı olduğu transistörün baz noktasını besleme gerilimine çekmeye çalışır. R3, (R7,R11,R15) (1K) akım sınırlama direnci, Q1 (Q3,Q5,Q7) (TIP122) transistörlerini sürer. R4, (R8,R12,R16) (10K) direnci bağlı olduğu transistörün kollektör noktasını toprağa çekmeye çalışır. D1 (D2,D3,D4) diyodu anahtarlama olarak çalışan transistörün bobin üzerinde oluşturacağı ters gerilimden bağlı olduğu transistörü korur.

P1 üzerine R18 ve R19 dirençleri ile özellikle bağlı oldukları uçlar boşta kaldığı zaman çevreden parasit etkileri sönümlemek için kullanılır.

M1 motorun besleme hattı üzerinde bulunan R17 (0.22R/5W) direnci motor bobinleri üzerinde bir akım sınırlaması sağlayacaktır.

Geri kalan kondansatörler zaten filtre için kullanılıyor. P1 motor kontrol için bağlantı konnektörü, ISP işlemci için programlama konnektörüdür.

Şekil-11 :Blok şeması

Şekil-12 :Devrenin şeması. (M1 motorunda bobinlerin orta uçları zaten motor bağlantısı üzerinde birleştirilmiştir. Kullandığınız motorda bağlı değilse bu bağlantıyı kendiniz sağlaması gerekebilir))
Not: Şemada iki tane besleme görülmektedir. Vcc olarak tanımlanan +5V besleme gerilimidir. Vmot olarak tanımlanan gerilim ise motoru sürmek için gereken gerilimdir. Vmot gerilimi motor için önerilen gerilime bağlı olarak değişmektedir.Vmot +12V ile +30V arasında kullanılabilmektedir. (farklı tipleri olabilir). Tek besleme kullanılacaksa Vmot ve Vcc arasına 7805 bağlanarak (toprak bacağı unutulmadan) sadece Vmot gerilimi ile devrenin çalışması mümkündür. Devre bir sistemin parçası olacaksa zaten Vmot ve Vcc gerilimleri ayrı ayrı üretilebilir.
Devre Yapımı
Sadece farklı frekanslarda kristal kullanılırsa işlemci programının değiştirilmesi gerekir.

Tabii ki kristal topraklanmalıdır. Q1,Q3,Q5,Q7 transistörlerinin kollektörleri metal gövde ile bağlantılı olduğundan ortak bir soğutucu kullanılmamaktadır. Yalıtım malzemeleri ile uğraşmak isteyenler ortak bir soğutucu kullanabilir.

Şekil-13:Devrenin baskı devresi şekli(üstten görünüm)

Şekil-14:Devrenin yerleşim planı

Şekil-15:Kartın eleman ve yollarla birlikte yerleşim planı
Devre Elemanları

1K	R1,R3,R5,R7,R9,R11,R13,R15
10K	R2,R4,R6,R7,R10,R12,R14,R16,R18,R19
0.22R/5W	R17
10µF/25V	C5,C6
27pF	C1,C2
100nF	C3,C4
1N4007	D1,D2,D3,D4
Atmega8	IC1
TIP122	Q1,Q3,Q5,Q7
BC327	Q2,Q4,Q6,Q8
3,6864Mhz kristal	XT1
6'li header	isp
soğutucu	4 adet

Burada işlemci için soket verilmemiştir. Kaliteli 20 bacaklı soket oluşabilecek problemlerin önüne geçecektir.
Test
Şu an için devrenin bir kullanım alanı uygulaması gerçekleştirilmediğinden test için (en azından devrenin çalıştığıni göstermek açısından) basit düzenek oluşturuldu. Bu bir güç kaynağı ve darbe üretecinden oluşuyor. (İsteyen pek ala basit bir 555 entegreli devre oluşturabilir.) Test için Vcc ve Vmot için ayrı besleme gerilimleri ile uğraşmaktan kaçınmak için Vcc ve Vmot arasına bir 7805 entegresi eklenmiştir. (7805 entegresi resimler üzerinde de görülmektedir.)

Şekil-16:Test için kullanılacak cihazlar

Şekil-17:Kartın kablo bağlantıları
PM55L-048
Burada doğrudan yazıcı üzerindeki motor bağlantı kablosu kullanıldığından konnektör üzerindeki kablo aynı sıra ile karta lehimlenirse aynen kullanılabilir.(sırasını atlamadan, motor ters dönerse bağlantı sırasını tersten başla). Tek yapılması gereken konnektörün motora takılması...

Şekil-18:PM55L-048 kablo bağlantıları (motorun altındaki elektrik yalıtım bandı;motor mili uzun)

PM35L-048
Burada doğrudan yazıcı üzerindeki motor bağlantı kablosu kullanıldığından konnektör üzerindeki kablo aynı sıra ile karta lehimlenirse aynen kullanılabilir.(sırasını atlamadan, motor ters dönerse bağlantı sırasını tersten başla). Tek yapılması gereken konnektörün motora takılması...

Şekil-19:PM55L-048 kablo bağlantıları

PM20S-020
Bu motor tipinde kart üzerinden kablo bağlantıları sökülmeyecekse kablolar doğrudan karta lehimlenebilir. (Aslında kart üzerine klemens bağlantıları lehimlemek iyi fikir olabilir). Şekil 17'deki kart bağlantılar referans alınarak kablo bağlantıları;

1	siyah
2	koyu gri
3	kırmızı, kırmızı
4	kahverengi
5	sarı

Şekil-20:PM20S-020 kablo bağlantıları (timsah ağzı kıskaçlar kullanılarak.)

SY60STH86
Bu biraz endüstriyel bir motor. Gerçi yüksek güçlü sistemleri sürmek üzere tasarlanmış ve 1.8 derecelik dönüş açısı var. Kablo bağlantıları düzenlenerek bu projede verilen kart ile sürülebilir. Şekil 17'deki kart bağlantılar referans alınarak kablo bağlantıları;

1	yeşil
2	sarı
3	yeşil-beyaz, sarı-beyaz, siyah-beyaz, kırmızı-beyaz
4	siyah
5	kırmızı

Şekil-21:SY60STH86 kablo bağlantıları (timsah ağzı kıskaçlar kullanılarak.)


Ekler:

Atmega8 hakkında ayrıntılı bilgi için

"Atmega8 ile tek kutuplu Adım motorların sürülmesi" projesi için gereken dosyalar

Bu devrenin yapım sorumluluğu size aittir. Devre yapıldı ve çalışıyor. K.A....

---
